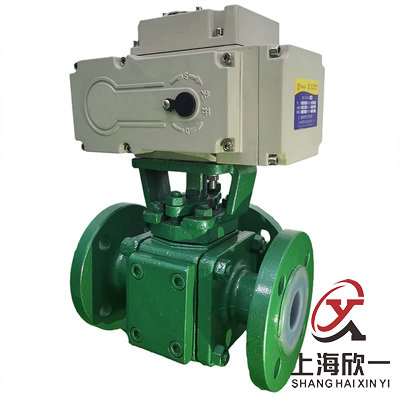

电动三通衬氟球阀
一、产品概述
电动三通衬氟球阀是由电动执行机构和O型衬氟球阀组成。是一种旋转类切断调节阀门，电动三通衬氟球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动三通衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。两阀座密封电动三通衬氟球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通衬氟球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。调节型电动三通衬氟球阀配用的电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。
二、主要技术参数及性能
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允许压差(MPa) |
≤公称压力 |
|||||||||||
|
动作范围 |
0～90° |
|||||||||||
|
阀体形式 |
二段分体式铸造阀体 |
|||||||||||
|
阀盖形式 |
整体式 |
|||||||||||
|
压盖型式 |
螺栓压紧式 |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、 |
|||||||||||
|
连接方式 |
法兰式、螺纹式(适用于1/2"～2") |
|||||||||||
|
阀芯形式 |
三通球型阀芯 |
|||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||
|
泄露量Q |
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
基本误差 |
±1% |
|||||||||||
|
回差 |
±1% |
|||||||||||
|
死区 |
≤1% |
|||||||||||
|
配置执行器型号 |
OV-TORK、3810R、DZW、BV-TORK、PSQ电动执行机构 |
|||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|||||||||||
主要外形及连接尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
H |
根据所配执行机构而定 |
|||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
2 |
|
|
