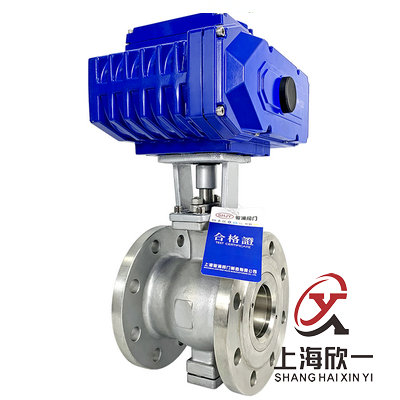

电动V型调节球阀
一、产品概述
电动V型调节球阀是采用引进型电动执行器及高品质V型球阀组成。由于球芯带有V型结构，对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、电动V型球阀的V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质。
2、电动V型球阀还具有调节并可靠定位能力，流量特性为近似百分比，可调范围广。
3、电动V型球阀采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
二、主要技术参数及性能指标
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
强度试验 |
2.4～9.6MPa |
|||||||||||||
|
密封试验 |
1.76～7.0MPa |
|||||||||||||
|
流量特性 |
近似等百分比、直线特性 |
|||||||||||||
|
阀板转角（度） |
0°～至90°（可调） |
|||||||||||||
|
允许泄漏量等级 |
软密封：零泄露 |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
||||||||||||
|
动作时间（S/90度） |
8.5～30 |
36～60 |
||||||||||||
|
可调节比 |
250:1 |
300:1 |
||||||||||||
|
基本误差 |
全行程的≤±2% |
|||||||||||||
|
回差 |
全行程的≤±2% |
|||||||||||||
|
死区 |
全行程的≤0.8% |
|||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|||||||||||||
三、主要外形及连接尺寸
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
|
L1 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
|
H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
|
H1 |
根据所配执行机构而定 |
|||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
b |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
26 |
28 |
|
A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
|||||||||||
|
