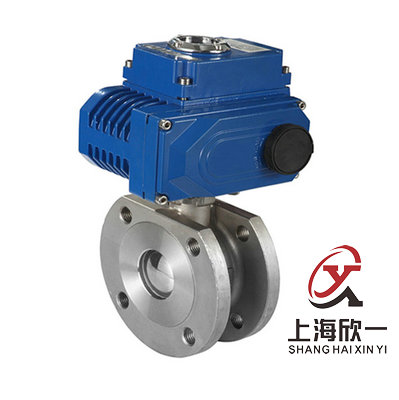

电动对夹球阀
一、产品概述
电动对夹球阀采用角行程电动执行器与超薄球阀阀体组成,也可称为电动超薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动超薄球阀是参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。电动对夹球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。
二、主要技术参数
公称通径 |
DN10~150mm |
|
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 |
|
流量特性 |
快开特性 |
|
可调范围 |
DN10-80 |
DN100-150 |
250:1 |
350:1 |
|
阀体形式 |
整体式锻造、整体式铸造 |
|
连接形式 |
超薄法兰式、对夹式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
基本误差 |
±1% |
|
死区 |
≤1% |
|
回差 |
≤1% |
|
适用温度 |
密封面 |
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
三、主要外形及连接尺寸
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
A |
根据阀门压力大小而定。配置机型不同,外形尺寸也不相同。可进入电动执行器页面查阅。 |
