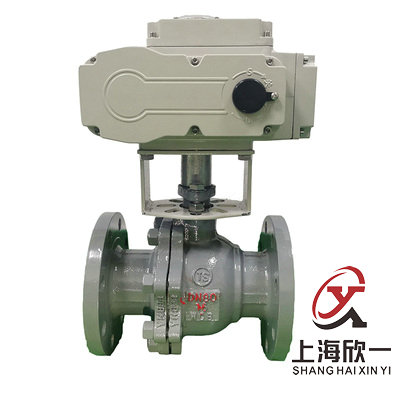

电动硬密封球阀
一、产品概述
电动硬密封球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式。电动金属密封球阀主要适用于温度高温250度以上的工况场合。电动金属密封球阀主要分为两种密封结构：即单向密封和双向密封；单向密封：只能在规定的方向即球阀标示的密封方向密封；双向密封：在两个方向上都能密封；电动硬密封球阀的结构形式分为浮动球式和固定球式；连接形式为法兰连接、焊接连接及螺纹连接。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动硬密封球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
泄漏量 |
硬密封：≤额定流量的10-5 |
|||||||||||||
|
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
||||||||||||
|
阀芯形式 |
“O”型球形阀芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
|||||||||||||
|
连接形式 |
法兰、焊接、螺纹 |
|||||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||||
|
可调范围 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
死区 |
≤1% |
|||||||||||||
|
回差 |
≤1% |
|||||||||||||
|
适用温度 |
密封面 |
|||||||||||||
|
硬密封≤450℃ |
||||||||||||||
|
配置执行机构 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程电动执行机构 |
|||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||||||
三、主要外形及连接尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根据所配执行机构而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
26 |
28 |
|
Y |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
|||||||||||||
|
