电动法兰衬氟球阀
一、产品概述

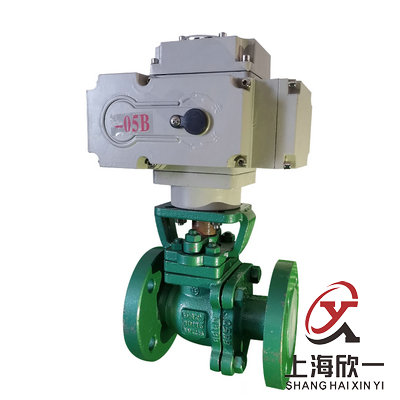

电动法兰衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
二、主要技术参数及性能指标
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公称压力(MPa) |
PN1.0、1.6MPa |
|||||||||||||
|
泄漏量 |
软密封：零泄漏 |
|||||||||||||
|
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
||||||||||||
|
阀芯形式 |
“O”型球形阀芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE) |
|||||||||||||
|
连接形式 |
法兰 |
|||||||||||||
|
可调范围 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本误差 |
±1% |
|||||||||||||
|
死区 |
≤1% |
|||||||||||||
|
回差 |
≤1% |
|||||||||||||
|
适用温度 |
密封面 |
|||||||||||||
|
PTFE≤180℃ |
||||||||||||||
|
配置执行机构 |
可配PSQ、BV-TORK、361RS、OV-TORK等系列角行程电动执行机构 |
|||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
|||||||||||||
三、主要外形及连接尺寸
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根据所配执行机构而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
26 |
28 |
|
Y |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
|||||||||||||
|
