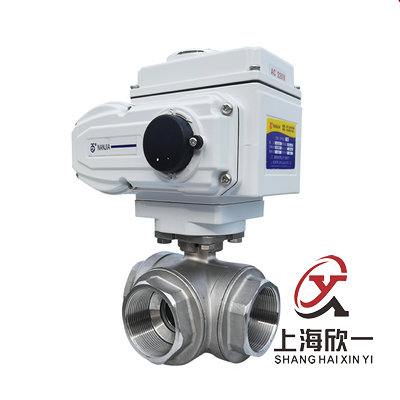

电动三通内螺纹球阀
一、产品概述
电动三通内螺纹球阀是综合国内外先进技术而开发的新型电动三通球阀。标准球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通内螺纹球阀采用OV-TORK型、HQ型角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
二、主要特点如下：
（1）电动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
三、主要外形及连接尺寸
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
68 |
78 |
86 |
111 |
126 |
143 |
|
H |
19 |
25 |
37 |
45 |
70 |
80 |
|
H1、H2 |
根基实际配置电动执行器机型尺寸而定 |
|||||
|
D、D1 |
根基实际配置电动执行器机型尺寸而定 |
|||||
|
