气动不锈钢球阀

商品详情

商品详情

一、产品概述

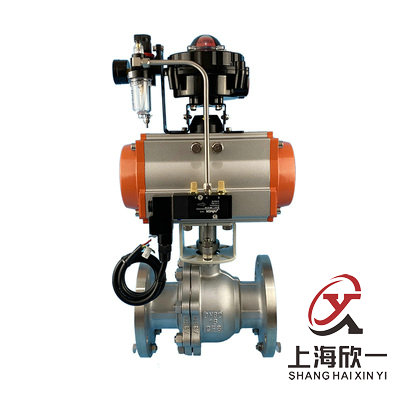

气动不锈钢球阀采用活塞式气动执行器及球阀组成。气动法兰球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀分软密封球阀和硬密封球阀结构两种。软密封球阀适用于温度≤260°的场合，而硬密封球阀结构可适用于温度≤500°的工况场合。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

主要技术参数

● 阀体

阀体形式	直通铸造两段式阀体
公称通径	DN15～300mm
公称压力	国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

● 阀内件

阀芯形式	O型球体阀芯
流量特性	快开特性

● 执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

■ 主要性能指标

公称通径 DN(mm)

100

125

150

200

250

300

额定流量系数KV

112

170

273

384

512

940

1452

2222

3589

5128

7359

允许压差(MPa)

≤ 公称压力

动作范围

0～90°

泄露量Q

软密封为零泄露；金属密封符合ANSI B16.104 IV级标准

基本误差

带定位器：小于全行程的±2%

回差

带定位器：小于全行程的2%

■ 主要性能规范

试验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
试验压力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.5～0.7MPa

■ 主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

● 国标阀体外形结构尺寸

公称通径 DN(mm)

100

125

150

200

250

300

130

140

150

165

180

200

220

250

280

320

360

400

630

750

44.5

115

127

140

172.5

310

350

根据所配气动执行机构而定

105

115

140

150

165

185

200

220

250

285

340

405

460

100

110

125

145

160

180

210

240

295

355

410

118

132

156

184

211

266

319

370

n-φd

4-14

4-18

8-18

8-22

12-22

12-26

A、A1

根据阀门所需力矩而定，配置执行器不同，外形尺寸也不相同

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
