一、产品概述

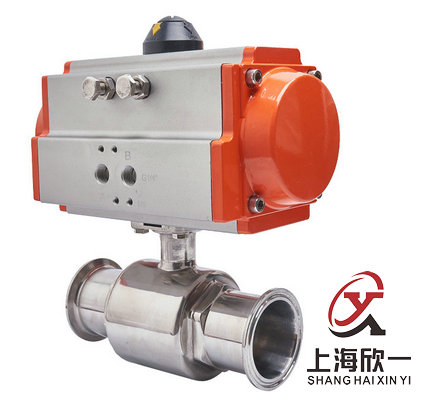

卫生级气动球阀是由气动角行程执行器与卫生级球阀装配组成。亦称气动卡箍球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。卫生级气动球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。气动卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

■ 主要技术参数

● 阀体

阀体形式	二通式、三通式
公称通径	DN15～102mm
公称压力	PN1.0 MPa
连接形式	快装式(卡箍式)、焊接式、螺纹式
适用温度	PTFE≤180℃
适用介质	啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点	安全卫生，密封好、使用寿命长

● 执行机构

执行器型号	GT、SR、ST、AT系列单(双)作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

■ 主要零件材料

阀体	304/316/316L不锈钢
阀轴	不锈钢
球体	304/316/316L不锈钢
阀座	PTFE

■ 主要外形及连接尺寸

通径	G	L1	L	H	D
15	34	132	100	115	12.7
20	50.5	132	100	115	17.2
25	50.5	155	120	147	25
32	50.5	155	130	150	31.8
38	50.5	155	150	152	35.6
51	64	155	200	172	48.6
63	77.5	208	210	192	60.3
76	91	208	220	197	72.9
89	106	256	260	224	88.9
102	119	256	320	232	101.6

注：以上参数均为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
