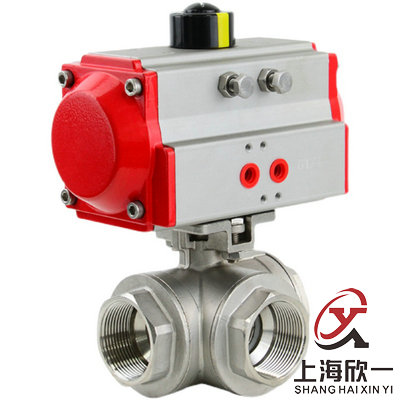

气动内螺纹三通球阀
一、 产品概述
气动三通球阀是由三通球阀和气动执行器组成，连接方式有内螺纹连接、卡箍式连接、外螺纹连接等，三通球阀分为L型三通球阀和T型三通球阀，用于不能管道介质流向的切换，流向切换图件下图，由于球阀使用了高平台设计，使得阀门和气动执行器可以直接连接，免去支架安装的高度。具有结构紧凑、外形美观、方便安装等特点。不同的阀门使用工况，可以选用不同的气动执行器，阀门和单作用气动执行器可以实现断气复位功能。阀门配电磁阀和限位开关实现远程控制阀门开关，配阀门定位器，给出4-20mA控制信号可以实现对流量调节功能。
二、主要技术参数
三通球阀流向图
主要外形及连接尺寸
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
L |
73 |
80 |
88 |
125 |
136 |
158 |
200 |
240 |
|
H |
133 |
159 |
170 |
208 |
227 |
256 |
295 |
325 |
|
W |
140.5 |
158.5 |
158.5 |
210.5 |
247.5 |
268.5 |
315 |
345 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
