一简介：

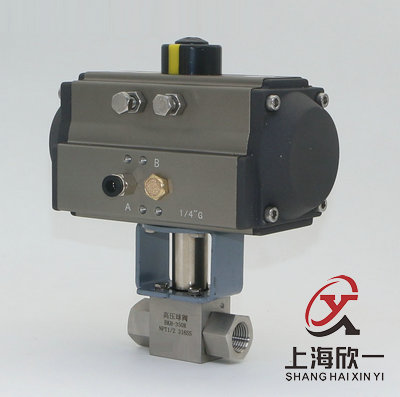

Q611N气动高压内螺纹球阀是双(单)作用气动活塞式执行器与KHB高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。

二、工作原理：

Q611N气动内螺纹高压球阀是利用压缩空气作为动力从而带动阀芯旋转，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节。

三、产品特点：

1、安装简便，能以任意方向安装于管道中的任意部位。

2、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。

3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

4、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。

5、连接形式及连接尺寸符合国际标准（ISO）和国标GB、日标JIS等，是理想的液压管路集成系统的配套产品。

四、主要技术参数及性能：

公称通径 DN

100

125

150

200

阀体形式

整体锻造阀体（DN50以内）、三段式锻造阀体（DN50以上）

公称压力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式（适用于PN16MPa以内）

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

带定位器：小于全行程的±2%

可调范围

250：1

配置执行机构

GT、AT、ST、SR系列单双作用气动执行器

控制方式

开关两位控制能、4～20mA模拟量信号控制

五。、性能参数：

执行器型号	GT、AT、ST、SR系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

六、主要零件材料：

零件名称	材料
阀体、阀盖	WCB	304（CF8）	316（CF8M）	316L（CF3M）
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

七、主要性能规范：

公称通径DN（mm）		DN15-300
公称压力	PN（MPa）	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类（温度≤200℃）、醋酸类（温度≤200℃）

外形尺寸：

1、内螺纹连接尺寸（单位：mm）

螺纹G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10	气动执行器
1/4	6	69	26	58	150	32	13	165	150	32	GT50
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47	GT63
1″	25	110	60	70	210	60	26	225	210	55	GT75
11/4	32	110	76	70	210	84	38	225	210	70	GT88
21/2	40	120	84	90	260	92	42	255	260	72	GT100
2″	50	140	100	120	320	111	50	330	320	80	GT115

（如选用单作用气缸加一档）

2、卡套式外表连接尺寸（单位：mm）

DN	RA	D	DL	气动执行器
6	10	M18×1.5	91	AT50
8	12	M20×1.5	95
10	14	M22×1.5	104
13	16	M24×1.5	107	AT63
16	20	M30×2	113	AT63
20	25	M36×2	134	AT75
25	30	M42×2	146	AT75
25	38	M52×2	155	AT100
32	38	M52×2	170	AT100

（如选用单作用气缸加一档）
