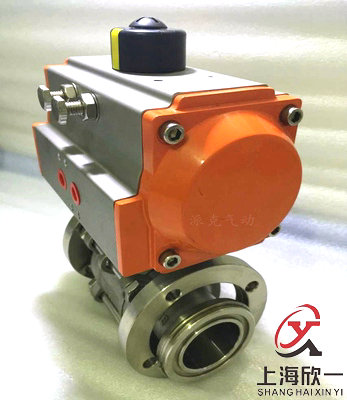

气动高真空球阀

商品详情

商品详情

一、产品概述

气动真空球阀是适用于真空系统中接通或切断管路的介质流。气动高真空球阀以4-7公斤的压缩空气为动力，通过控制气动元件如电磁换向阀来改变气路方向，执行气缸推动使球阀做启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
气动高真空球阀适用的工作介质为带酸、碱性的气体或液体。
适用的介质温度：标准密封件-25～+120度
耐高温密封件-25～+230度

二、外形尺寸

型号	公称通径(DN)	外形尺寸						法兰标准	气源压力 (Mpa)	适用范围(Pa)
型号	公称通径(DN)	H	L	A	ΦD	ΦB	n-ΦC	法兰标准	气源压力 (Mpa)	适用范围(Pa)
GUQ	15	154	100	140	60	45	4-6.5	GB6070.4-85 GB4982-85	0.4～0.8	10 5 ～1x10 -3
	25	175	114	164	70	55	4-6.5	GB6070.4-85 GB4982-85
	32	220	140	190	90	70	4-9	GB6070.4-85
	40	247	165	190	100	80		GB6070.4-85 GB4982-85
	50	282	175	247	110	90		GB6070.4-85
	65	315	186	247	130	110
	80	345	198	276	145	125	8-9
	100	365	220	308	165	145	8-9
