电动衬氟球阀

商品详情

商品详情

【产品用途】

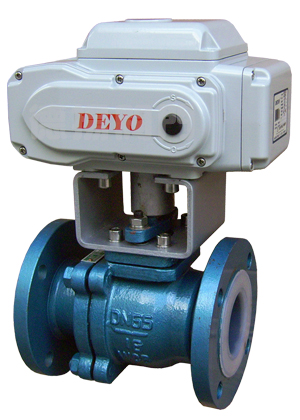

电动衬氟球阀由电动执行器和衬氟球阀组合而成，球阀的内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯，使其具有良好的耐腐蚀，抗老化特性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的切断，接通，调节功能。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，旋转90°即可快速启闭，开关迅速。

【产品特点】

1：采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转。

2：体积小巧合理、驱动扭矩小，操作简单性能可靠等优点。

3：适用于密封要求严格的开关和切断管道介质的工艺场合和流体控制系统。

4：结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏

:5：衬里层的球阀,化学性能稳定，耐腐蚀，抗老化,可以适用多种强腐蚀性质。

【电动执行结构】

1：电源：电机为380V三相交流电，控制线电压220V/50Hz；远程控制电压24VDC。
2：环境温度：-20—+60℃
3：相对温度：≤90%(25℃时）
4：普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。

5：防护等级：户外型和防爆型为IP55。
6：工作制：为短时10分钟

【性能参数】

项目类型	YX-05	YX-10	YX-20	YX-40	YX-60	YX-100	YX-200
输出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
动作范围	0～90°
额定电流	0.15A	0.3A	0.45A	0.7A	0.7A	0.85A	0.85A
绝缘电阻	100M/DC500V
电源	AC110/220/380V DC24V
电机功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
选配阀门	15-25	15-65	80-100	100-125	125-150	150-200	200-250
执行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg

外形尺寸

公称通径		标准值						参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-￠d	L1	H
DN(mm)	NPS(inch)	PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-￠14	231	350
20	3/4	140/130	105	75	55	2	16	4-￠14	231	370
25	1	150/1340	115	85	65	2	16	4-￠14	231	375
32	11/4	165	135	100	78	2	18	4-￠18	231	385
40	11/2	180/165	145	110	85	3	18	4-￠18	231	390
50	2	200/203	160	125	100	3	20	4-￠18	231	435
65	21/2	220/222	180	145	120	3	20	4-￠18	261	460
80	3	250/241	195	160	135	3	22	4-￠18	261	465
100	4	280/305	215	180	155	3	24	8-￠18	285	612
125	5	320/356	245	210	185	3	26	8-￠18	285	625
150	6	360/394	280	240	210	3	28	8-￠23	325	700
200	8	457	335	295	265	3	30	8-￠23	325	740
