电动三通内螺纹球阀-上海欣一阀门有限公司

产品类别

电动三通内螺纹球阀

商品详情

商品详情

【产品用途】

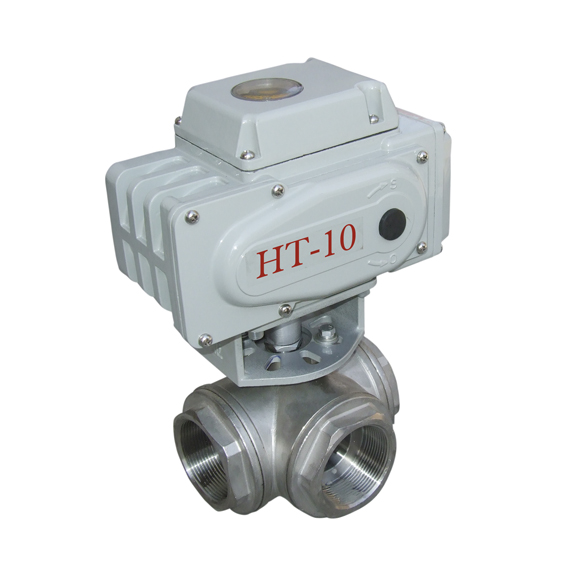

电动三通内螺纹球阀精小型电动执行器与高平台内螺纹三通球阀组成，三通球阀分为T形和L形两种。T形三通球阀能使三条正交的管道相互联通或者切断第三条通道，起分流、合流功能。L形三通球阀可以连接相互正交的两条管道，不能同时使第三条管道相互连通，只起分配的功能。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，旋转90°即可快速启闭，开关迅速。广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

【产品特点】

1：采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转。

2：体积小巧合理、驱动扭矩小，操作简单性能可靠等优点。

3：适用于密封要求严格的开关和切断管道介质的工艺场合和流体控制系统。

4：阀门采用三体结构，在维修、更换过程中拆装方便。其流道通畅，流体阻力小。

5：三通球阀采用一体化结构，4面阀座的密封型式，密封性能好，可靠性高。

【电动执行结构】

1：电源：电机为380V三相交流电，控制线电压220V/50Hz；远程控制电压24VDC。
2：环境温度：-20—+60℃
3：相对温度：≤90%(25℃时）
4：普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。

5：防护等级：户外型和防爆型为IP55。
6：工作制：为短时10分钟

【性能参数】

1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 顶部密封环至p tight ring	聚四氯乙烯 PTFE
5) O环 O-Ring	氟橡胶 VITON
6) 垫圈 Washer	聚四氯乙烯 PTFE
7) 密封圈 Seals	聚四氯乙烯 PTFE
8) 阀体 Body	不锈钢 ANSI316	1.4408
9) 球阀 Ball	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
10) 顶部密封 End sealings	聚四氯乙烯 PTFE
11) 端部 End	不锈钢 ANSI316	1.4408
12) 法兰 Flange	不锈钢 ANSI316	1.4408

规格尺寸

DN	mm.	10	15	20	25	32	40	50	65
内螺纹尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
通径	mm.	10	15	20	25	32	40	50	65
P. 阀门	PN40	PN40	PN40	PN40	PN40	PN40	PN25	PN25	PN25
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5
C	mm.	68	68	68	68	94	94	94	94
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185
X	mm.	44	44	44	44	44	44	44	44
E	mm.	120	130	140	150	180	200	220	240
ΦG	mm.	90	95	105	115	140	1450	165	185
ΦM	mm.	60	65	75	85	100	110	125	145
ΦN	mm.	14/4	14/4	14/4	14/4	18/4	18/4	18/4	18/4
H	mm.	249,5	252,5	260	264,5	304,5	312	275,5	284,5
T. of cycle 50/60 Hz	s.	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5
重量	Kg.	8,1	8,6	10,1	11,5	20,5	23,7	28	32,6
