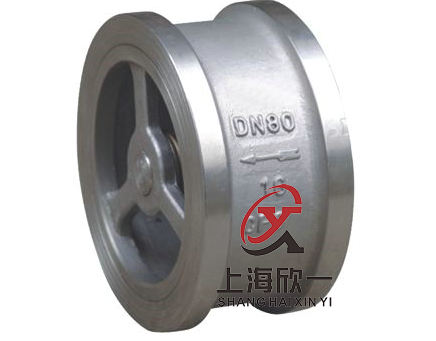

不锈钢对夹升降式止回阀
产品简介：
环一产H71W不锈钢对夹升降式止回阀的阀瓣是有上下升降而完成关闭和开启，当介质进入阀内阀瓣受介质的压力而上升大开，介质压力归零时阀瓣手弹簧的压力而自动关闭，所以也可称做弹簧式止回阀。
性能参数：
|
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
|
壳体 |
密封 |
||||
|
H71W-16T |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
|
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
H71W-25H |
≤300 |
||||
|
H71W-25P |
≤200 |
硝酸等腐蚀性介质 |
|||
|
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
|
H71W-40P |
≤200 |
硝酸等腐蚀性介质 |
|||
主要零部件材料：
|
规格型号 |
阀体 |
阀瓣 |
弹簧 |
|
H71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
H71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
H71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
技术图纸及外形结构尺寸：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
结构长度 |
长系列 |
25 |
31.5 |
35.5 |
40 |
45 |
56 |
63 |
71 |
80 |
110 |
125 |
160 |
|
短系列 |
16 |
19 |
22 |
28 |
31.5 |
40 |
46 |
50 |
60 |
90 |
105 |
140 |
|
注意：如用户没有指定哪种系列，公司都以短系列报价及生产。
|
