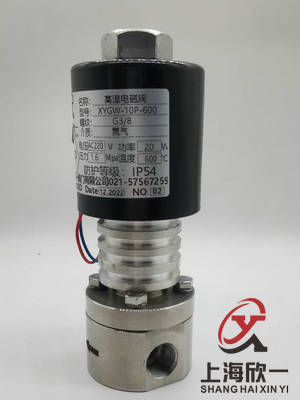

超高温电磁阀

商品详情

商品详情

一、简介：

超高温电磁阀是一种先导活塞式的电磁阀，其广泛应用于船舶重工、测试设备、加热设备、液压设备等，工作温度在250℃以上的导热系统中。如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。

二、主要技术参数：

产品名称：	超高温电磁阀
产品型号：	XYGW
规格尺寸：	DN1-50mm
原理结构：	先导/直动活塞式
控制方式：	常开、常闭、自保持
阀体材质：	不锈钢304、316
阀芯材质：	不锈钢304
压力范围：	0.1~（1.6、2.5、4.0、6.4、10.0）Mpa
温度范围：	250℃、300℃、350℃、400℃、500℃、600℃、700℃
工作环境温度：	-10-+50℃ -40-+80℃
线圈工作温度：	<+50℃、<+85℃
适用介质：	蒸汽、导热油、高温气体
电源电压：	DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V； AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接线方式：	接线座式、引线式、插头式
介质粘度：	小于50CSt （大于50时需定制）
连接方式：	法兰、内螺纹、外螺纹、卡套
泄漏量：	零
备注：	特殊型可定制

三、性能特点：

1，电磁阀阀芯均为不锈钢材料、活塞式结构，抗动作疲劳性强。

2，活塞环设计结构更有科学性，采用特殊材料制造，不会被介质中的杂质卡死，

动作密封性能高、寿命长。

3，金属活塞与金属阀腔不产生直接摩擦，不会被卡住，阀体的安装方向无限制。

4，专制线圈，线圈不易烧毁。

5，合理的密封材料和结构，密封性能更好。

6，长期停止动作后重新启动，动作同样灵敏。

7，接口尺寸通常为国家或国际标准，客户可定制特殊接口。

8，使用常规产品寿命长达100万次以上。

9，一种具有外套型密封活塞环和具有高性能组合型密封活塞环的电磁阀。

10，耐温最高可达到700℃。

四、工作原理：

常闭型：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开；当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开型：当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

注意：

1、先导式活塞电磁阀要求通过电磁阀的介质一定要有压力的（介质没有压力不适合用这种阀），我们这边的电磁阀是要保证介质有0.1公斤的压力,才能正常工作。

2、先导式活塞电磁阀主活塞打开的力的来源有二处,一个是通电之后,产生的磁力,第二个是介质的压力推动。

这两个力是必须同时存在,才能保证先导活塞式电磁阀的正常工作,缺一不可。

五、安装注意事项：

1、安装前应参阅该产品的说明书,是否符合你的使用要求。

2、管路使用之前应冲洗干净,介质不清洁的应安装过滤器,以防止杂质妨碍阀门的正常工作。

3、长时间停用后的电磁阀,应排清凝结物后方便使用;拆洗时各零件要按顺序放好再恢复原状装好。

4、电磁阀一般是单向工作的,不能反装,阀上箭头是管路流体的运动方向,必须保持一致。

5、电磁阀在结冰场所重新工作时应加热处理,或设置保温措施。

6、电磁阀安装一般阀体水平,线圈垂直向上,有部分产品可以任意安装,但在条件允许时最好垂直,以增长使用寿命。

7、电磁线圈引出线(连接器)连接好后,应确认是否牢固,联接电器元件触点不应抖动,松动将引起电磁阀不工作。连续要生产工作的电磁阀,最好采用旁路,便于检修,不影响生产。

六、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
