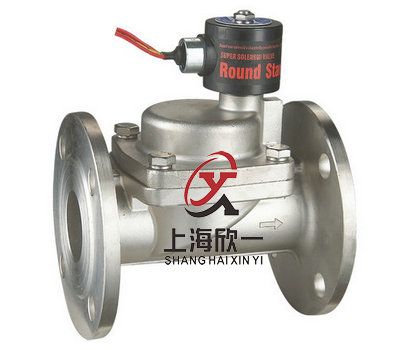

PS-J不锈钢蒸汽电磁阀

商品详情

商品详情

PS-J不锈钢蒸汽电磁阀分为锅炉蒸汽-饱和蒸汽、热电厂出来的蒸汽-过热蒸汽两种。蒸汽电磁阀广泛地应用纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等自控系统。

一、详细介绍：

适用介质：蒸汽、空气、液体、油
介质温度：-5 ~180℃
动作方式：先导式
工作压力：常闭式：0.4~16 kgf/cm²;
常开式：0.4~10kgf/cm²;
阀体材质：不锈钢（精密铸造）
活塞式密封，密封材质：PTFE（聚四氟乙烯）
线圈保护系数：铁壳线圈IP54
特殊订货：
※过热水或常温介质，您可选购氟橡胶密封件（Viton），订单中注明V，其介质最高温度可达到150℃；

※如您需要工作压力25kgf/cm²可在订货中提出。

二、技术参数（常闭）：

型号			PS-8	PS-10	PS-15J	PS-20J	PS-25J	PS-32J	PS-40J	PS-50J	PS-15JF	PS-20JF	PS-25JF	PS-32JF	PS-40JF	PS-50JF
连接方式			G1/4	G3/8	G１/２"	G３/４"	G1"	G1½	G１¼	G２"	法兰	法兰	法兰	法兰	法兰	法兰
通径	mm		8	10	15	20	25	32	40	50	15	20	25	32	40	50
Cv 值			1.8	3.1	4.5	7.6	12	22	30	48	4.5	8.6	12	22	30	48

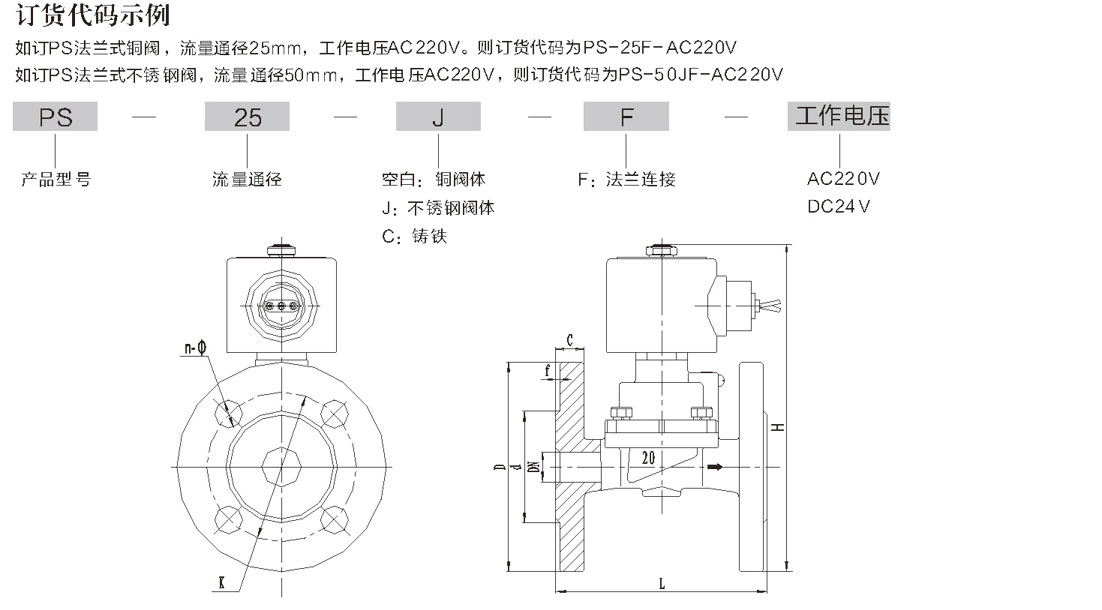

长L	mm		50	50	70	75	94	111	122	167	106	106	135	140	148	182
高H	mm		98	98	135	142	152	166	170	194	164	166	190	218	228	243
介质温度			-5~180℃
工作压力（压差）		bar	常闭: 0.4 ~ 16; 常开: 0.4 ~ 8
最大耐压力		bar	20
额定电压			220VAC:/50HZ 22VA; 110 VAC/50HZ 19VA; DC24 10 W; DC12 9 W ; 上下浮动:±10%；其他电压可以定制

三、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

四、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
