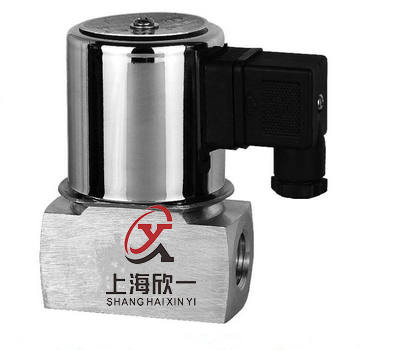

ZCT系列不锈钢电磁阀

商品详情

商品详情

一、详细介绍：

适用介质：蒸汽、水、油、弱酸碱性液体等

介质温度：-5 ~150℃

动作方式：分步直动式，直动式

工作压力：常闭式：0~10 kgf/cm²;

阀体材质：不锈钢（棒料锻打成形）

密封件材质：氟橡胶（Viton）

线圈保护系数：铁壳线圈IP54

二、技术参数：

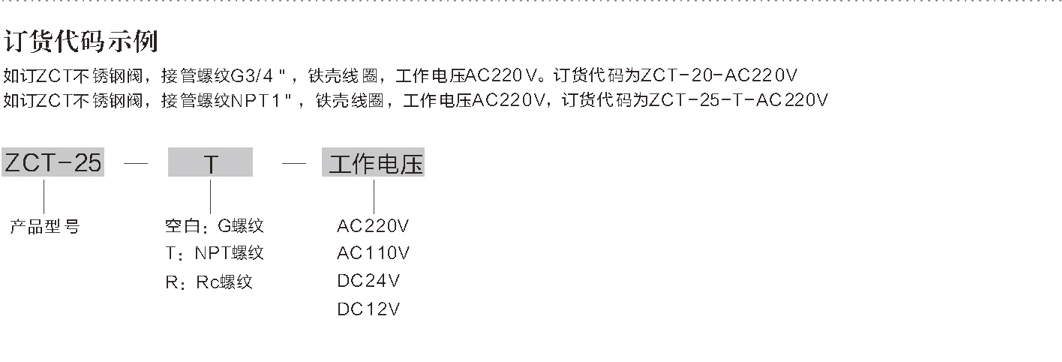

型号		ZCT-3	ZCT-6	ZCT-10	ZCT-15	ZCT-20	ZCT-25
螺纹G		1/8”, 1/4”	1/4”, 1/2”	3/8” 1/2”	1/2” 3/4”	3/4”	1”
通径	mm	3	6	10	15	20
Cv值		0.23	0.6	1.5	3.5	6.2	9.8

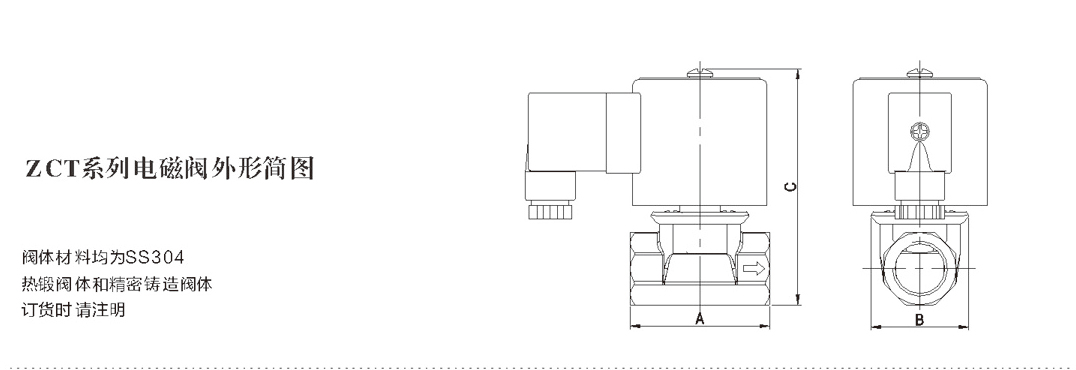

长	mm	45	50	68	78	78	80
高	mm	88	88	95	105	110	115
动作方式		直动式		分步直动式
介质温度	℃	-5 ~150℃
工作压力（压差）	kgf/cm²;	0~10
额定电压		220VAC/50HZ; DC24V ; 上下浮动±10%, 其他电压可已定制

三、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

四、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
