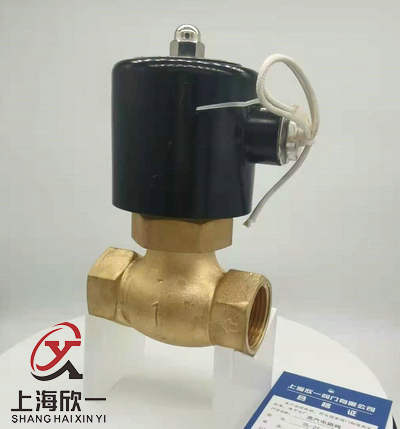

ZQDF系列蒸汽电磁阀

商品详情

商品详情

一、详细介绍：

适用介质：蒸汽、液体、气体，油

介质温度：-5 ~ 180℃

压力：常闭式：0~8kgf/cm²

阀体材质：黄铜(铸造）、铸铁

密封件材质：聚四氟乙烯（PTFE）

线圈保护系数：铁壳线圈IP54

二、产品用途：

通用类电磁阀，适用于多种介质管路的自动控制，尤其适和于无压差或低压力系统，如高位自流水糟，风机，水厂虹吸真空系统等。

结构特点：

集直动式开阀和先导式开阀两位一体的分步直动式特殊结构。

无压力亦能打开主阀，低压差流量大，适用面广。

采用聚四氟乙烯密封，耐温性能好。

型式：常闭式

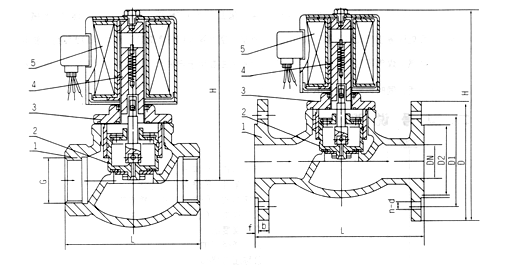

三、技术参数（常闭）

型号	连接尺寸	通径	CV值	长（L）	高（H）	介质温度	工作压力（压差）	额定电压	阀体材质
ZQDF-15	G1/2"	15	3.73	82	150	-5 ~180℃	0~8kgf/cm²	220VAC /50-HZ 110VAC/50HZ DC24V; 上下浮动:±10% 其他电压可已定制	黄铜锻造
ZQDF-20	G3/4"	20	7	101	192
ZQDF-25	G1"	25	11.1	110	195
ZQDF-32	G1¼"	32	14	118	206
ZQDF-40	G1½"	40	24.5	125	209
ZQDF-50	G2"	50	35	128	225
ZQDF-40F	法兰4-Φ17.5孔距Φ100	40	24.5	196	255				铁体铜盖
ZQDF-50F	法兰4-Φ17.5孔距Φ125	50	35	238	266				铁体铜盖
ZQDF-15F	法兰4-Φ13.5孔距Φ65	15	3.73	101	185				全铜法兰
ZQDF-20F	法兰4-Φ13.5孔距Φ75	20	7	107	210
ZQDF-25F	法兰4-Φ13.5孔距Φ85	25	11.1	106	219
ZQDF-32F	法兰4-Φ17.5孔距Φ100	32	14	122	240
ZQDF-40F	法兰8-Φ17。5孔距Φ110	40	24.5	142	248
ZQDF-50F	法兰8-Φ17.5孔距Φ125	50	35	150	255

四、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

五、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
