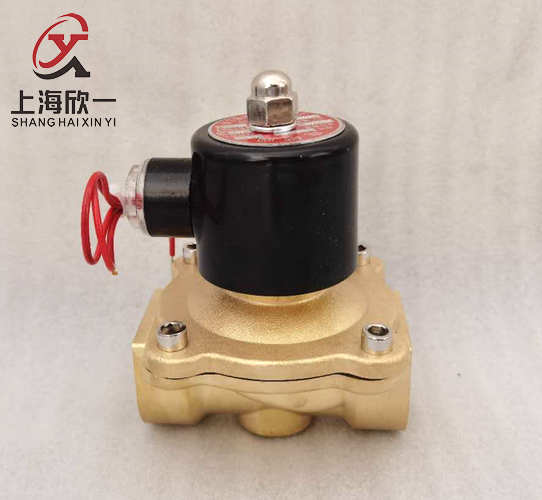

ZW系列水用电磁阀

商品详情

商品详情

一、详细介绍：
适用介质：液体、水、热水、气、油、微酸、碱等
介质温度：-5~80℃
动作方式：分步直动式
工作压力：常闭式：0~8kgf/cm²;
常开式：0~6 kgf/cm²
阀体材质：黄铜（锻造）
膜片式密封，膜片材质：丁腈橡胶（NBR）
线圈保护等级：铁壳线圈IP54
特殊订货：
※如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质最高温度可达到130℃；
※如您选购三元乙丙胶膜片（EPDM）则注明E，其介质最高温度可达到110℃。
※需要法兰连接可在订货时说明。

二、技术参数（常闭）：

型号		ZW-10		ZW-15	ZW-20	ZW-25	ZW-32	ZW-40	ZW-50
螺纹 G		3/8"		1/2"	3/4"	1"	1¼"	1½"	2"
通径	mm	15		15	20	25	32	40	50
Cv 值		2.20		4.8	7.6	12	24	29	48
长	mm	60	60		67	82	102	110	134
高	mm	111	111		117	124	156	161	176
介质温度		-5 ~80℃ (-10~30℃)
工作压力（压差）	kgf/cm²	常闭 :0~8; 常开:0~6
额定电压		220VAC/50HZ 22VA; 110VAC/50HZ 22VA; DC24 18W; DC12 17W ; 上下浮动:±10%, 其他电压可定制

三、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

四、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
