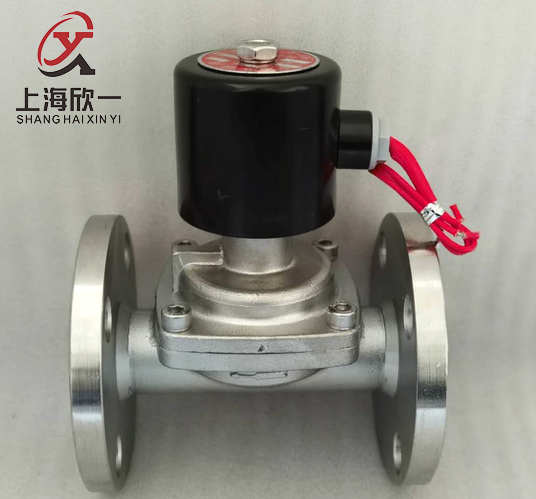

ZCH法兰零压启动电磁阀

商品详情

商品详情

一、技术参数

操作方式

常闭

通电打开、断电关闭

常开

通电关闭、断电打开（型号后加“-K”表示）

参数↓型号

ZCH-1·ZCH-2

介质温度

1型：≤60℃·2型：≤130℃

使用介质

1型

水、柴油、空气、煤气天然气等常温液体或气体

2型

热水、热油、热空气、焦炉煤气等中温液体或气体

通径（mm）

100

压力（Mpa）

0~1.0

功率

AC：18W、DC：28W

AC：35W、DC：60W

电压偏差

允许波动±10%

材料

阀体

锻压黄铜·铸钢·不锈钢

密封

丁晴像胶NBR·氟像胶FKM·特制：硅橡胶(食品级)PSI

环境温度

-20~60℃

连接方式

法兰

电气连接

接线盒电缆插座，防护等级IP65

使用电压

AC220V 50Hz/60Hz、DC:24V·其余根据要求

特殊选配

BZCH防爆电磁阀

ZCH-X信号反馈

ZCH-S手动功能

防爆等级:dIIBT4、dIICT5(含氢气）

反馈电磁阀启闭状态及介质流动情况的开关信号

手动开启、关闭节省旁通

安装提示

优先采用线圈竖直向上，亦可根据需要安装

备注

常开阀完全打开或关闭，至少需要0.05Mpa的压差

二、产品特点
·分布直动膜片式
·空军、海军配套产品
·零压启动，流量大，零泄漏
·应用广泛，价格实惠
·德国工艺，出口系列，品质可靠

三、零压启动法兰电磁阀产品用途
应用于发动机、柴油机、焊接切割、太阳能设备、酒店设备、清洗设备、电子秤、军工装备、机械制造行业。

四、说明
介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。
型号表示：BZH-1P-K，B：防爆；-1；≤60℃；-C:铸钢，-P:不锈钢，铜略；-K:常开。

五、安装尺寸（mm）

通径DN	L	H	D	D1	n-d
15	106	140	96	67	4-φ14
20	119	150	103	77	4-φ14
25	123	160	110	85	4-φ14
32	140	200	135	100	4-φ18
40	173	221	150	110	4-φ18
50	205	235	165	122	4-φ18
65	240	260	185	145	4-φ18
80	310	365	200	160	8-φ18
100	350	385	220	180	8-φ18

备注：常开阀高度=H+20mm，其它尺寸相同。

六、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

七、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
