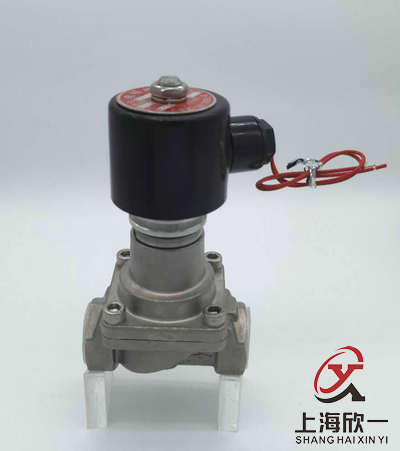

高温蒸汽电磁阀

商品详情
  • 一、简介:

    高温蒸汽电磁阀适用于以蒸汽为加热介质的加热器、散热器、干燥机及纺织定型机、蒸染机、真空回潮机、蔬菜烘干机等成套设备的蒸汽管路进行二位式自动和远程自动化控制。

    二、主要技术参数:

    产品名称: 高温蒸汽电磁阀
    产品型号: XYGW
    规格尺寸: DN1-500mm
    原理结构: 先导活塞式
    控制方式: 常开、常闭、自保持
    阀体材质: 铸钢、不锈钢304、316
    阀芯材质: 不锈钢304
    压力范围:

    1.6mpa、2.5mpa、4.0mpa、6.4mpa、10.0mpa

    温度范围: 200℃、250℃、300℃、350℃、400℃、450、600、700……
    工作环境温度: -10-+50℃ -40-+80℃
    线圈工作温度: <+50℃、<+85℃
    适用介质: 高温气体,高温导热油,高温蒸汽……
    电源电压: DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V;
    AC24V、AC36、AC110V、AC127V、AC220V、AC380V
    接线方式: 接线座式、引线式、插头式
    介质粘度: 小于50CSt (大于50时需定制)
    连接方式: 法兰、内螺纹、外螺纹、卡套
    泄 漏 量:
    备 注: 特殊型可定制

    三、性能特点:

    1,电磁阀阀芯均为不锈钢材料、活塞式结构,抗动作疲劳性强。
    2,活塞环设计结构更有科学性,采用特殊材料制造,不会被介质中的杂质卡死,
    动作密封性能高、寿命长。
    3,金属活塞与金属阀腔不产生直接摩擦,不会被卡住,阀体的安装方向无限制。
    4,专制线圈,线圈不易烧毁。
    5,合理的密封材料和结构,密封性能更好。
    6,长期停止动作后重新启动,动作同样灵敏。
    7,接口尺寸通常为国家或国际标准,客户可定制特殊接口。
    8,使用常规产品寿命长达100万次以上。
    9,一种具有外套型密封活塞环和具有高性能组合型密封活塞环的电磁阀

    10,耐温最高可达到700℃。

    四、工作原理:

    常闭高温蒸汽电磁阀工作原理:

    线圈通电后:衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。

    线圈断电后:电磁力消失,衔铁因自重下落复位,同时依靠介质压力,主副阀得以紧密关闭。

    常开高温蒸汽电磁阀工作原理:

    线圈通电后:由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。

    线圈断电时:电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

    五、安装与维护

    1、安装前应仔细核对阀标牌数据是否符合现场要求,如电压、温度、介质、压力等。

    2、电磁阀现场安装必须按照国家爆炸危险场所“电气安全规程”中有关规定进行。

    3、电磁阀线圈必须牢固可靠。线圈有三孔插头,其中上为接地线,左右孔接工作导线

    4、电磁阀安装前应将管路内部清洗干净。

    5、如果流通的介质中有杂质,电磁阀进口断前必须安装密度0.5μm的过滤网。

    6、安装电磁阀时注意阀体上箭头要求与介质流向一致。

    7、电磁阀水平安装最佳,(线圈在上)。

    8、非电气人员不得拆卸电磁阀电气部件。

    、常见故障诊断及处理

    1、接通电源,电磁阀不正常工作:a线圈烧毁或短路—更换线圈 b电源电压过低—调整电压-10%~+10%范围。c管道内介质压力不符合工作压力范围—调整压力或更换阀。

    2、断开电源,电磁阀不正常工作:阀芯被杂质卡住,不能复位—由专业人员拆卸、清除

    3、泄漏超标:a密封件损坏或老化—更换密封件b阀体内有杂物—清除杂物c管道内介质压力不符合工作压力范围—调整压力或更换压力对应的阀。
