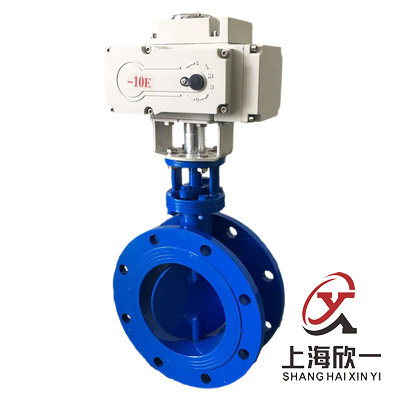

电动通风蝶阀
一、产品概述
电动通风蝶阀由角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。电动通风蝶阀适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
电动通风调节蝶阀是采用电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动通风调节蝶阀具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、JO等型号电子式电执行机构。
二、技术参数
|
公称通径mm |
50～1200 |
|
公称压力(MPa) |
PN0.1、0.25、0.6、1.0 |
|
介质温度℃ |
-40～+450（钢板卷焊），+450以上（不锈钢板卷焊） |
|
转角范围 |
0-90度 |
|
流量特性 |
近似百分比 |
|
法兰标准 |
GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品) |
|
配置执行机构 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
三、主要外形及连接尺寸
|
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
|
H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
H1 |
根据阀门所需力矩而定，配置电动执行器不同，外形尺寸也不相同，详情请咨询公司技术部！ |
|||||||||||||||||
|
H2 |
||||||||||||||||||
|
A |
||||||||||||||||||
|
A1 |
||||||||||||||||||
|
D |
140 |
160 |
190 |
210 |
240 |
265 |
320 |
375 |
440 |
490 |
540 |
595 |
645 |
755 |
860 |
975 |
10755 |
1175 |
|
D1 |
110 |
130 |
150 |
170 |
200 |
225 |
280 |
335 |
395 |
445 |
495 |
550 |
600 |
705 |
810 |
920 |
1020 |
1120 |
|
n-φd |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
12-18 |
12-22 |
12-22 |
16-22 |
16-22 |
20-22 |
20-26 |
24-26 |
24-30 |
24-30 |
24-30 |
28-30 |
|
