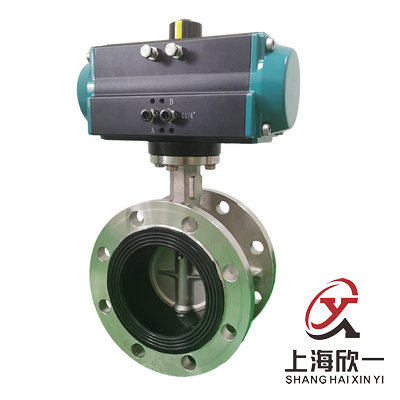

气动不锈钢软密封蝶阀

商品详情

商品详情

一、产品简介：

气动不锈钢软密封蝶阀由软密封中线法兰式蝶阀与气动执行器构成，气缸具有力矩大开启速度快的特点，另外再配上电磁阀可以实现对阀门的控制。另外双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，(D641X)气动蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、产品特点：

密封副材料选用不锈钢和丁晴耐油橡胶配对，使用寿命长。

橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

蝶板采用框架结构，强度高，过流面积大，流阻小。

整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

D641X气动蝶阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

本阀结构独特，操作灵活，省力，方便。

三、产品参数：

类型	双作用活塞式、弹簧复位式	公称通径	DN40～500mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0、1.6MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	碳钢、304/316/316L不锈钢
	单作用：7N·M～2668N·M	阀体材质	球墨铸铁、碳钢、不锈钢
工作温度	常温型：-20℃～80℃（丁晴橡胶O型圈）	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	EPDM、NBR、耐磨橡胶

四、连接尺寸：

		结构长度	外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度	外形尺寸（参考值）				连接尺寸（标准值）
							0.6MPa				1.0 MPa				1.6 MPa
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	197.5	742	550	350	375	335	309	8-18	395	350	319	12-22	405	355	319	12-26
300	12	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
