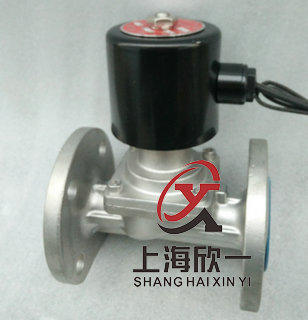

不锈钢水用法兰电磁阀

商品详情

商品详情

一、简介：

该系列产品是用电磁控制的工业设备，是用来控制流体的自动化基础元件。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。广泛应用于景观喷泉、船舶重工、石油化工、给排水、清洗设备、水厂、管道介质自动化控制、消防及自动喷淋系统控制等领域。

二、主要技术参数：

产品名称：	不锈钢水用法兰电磁阀
产品型号：	XYS
规格尺寸：	DN1-1100mm
原理结构：	膜片式、活塞式
控制方式：	常开、常闭、自保持
阀体材质：	铸铁、铸钢、不锈钢304、316
阀芯材质：	不锈钢304
压力范围：	0~2.5
温度范围：	80度、120度、180度
工作环境温度：	-10-+50℃ -40-+80℃
线圈工作温度：	<+50℃、<+85℃
适用介质：	水、油、气、
电源电压：	DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V； AC24V、AC36、AC110V、AC127V、AC220V、AC380V
接线方式：	接线座式、引线式、插头式
介质粘度：	小于50CSt （大于50时需定制）
连接方式：	法兰
泄漏量：	零
备注：	特殊型可定制

三、工作原理：

常闭型：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开；当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开型：当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

注意：

1、先导式活塞电磁阀要求通过电磁阀的介质一定要有压力的（介质没有压力不适合用这种阀），我们这边的电磁阀是要保证介质有0.1公斤的压力,才能正常工作。

2、先导式活塞电磁阀主活塞打开的力的来源有二处,一个是通电之后,产生的磁力,第二个是介质的压力推动。

这两个力是必须同时存在,才能保证先导活塞式电磁阀的正常工作,缺一不可。活塞式.
