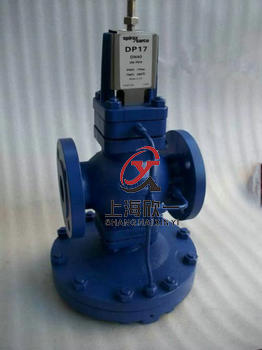

DP17斯派莎克蒸汽减压阀
DP17斯派莎克蒸汽减压阀是我公司参考国外先进产品而研发成功的新型先导式超大膜片减压阀，该产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加大了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定，本产品的另一突出特点为：同一个阀体上可安装和互换多个导阀，在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
本产品主要应用于蒸汽管路，适应流量大、进口压力变化大的蒸汽管线领域。
二、DP17斯派莎克蒸汽减压阀主要性能指标
|
|
灰色区域：示意该产品禁用。 A-D-E：螺纹或法兰连接EN 1092 PN25，ANSI 300LB。 A-B-C：法兰连接ANSI 150LB。 F-F：DP17G最高工作温度120℃。 注意：该系列产品的压力调节范围是0.2-1.7barg。 |
三、DP17斯派莎克蒸汽减压阀主要技术参数表(在饱和蒸汽条件下)
|
公称压力 |
PN25 |
|
PMA最高允许压力 |
25bar g @ 120℃ |
|
TMA最高允许温度 |
232℃ |
|
TMI最低允许温度 |
-10℃ |
|
PMO最大工作压力* |
17bar g |
|
TMO最大工作温度 |
DP17 232℃ |
|
DP17G 120℃ |
|
|
TMIO最低工作温度 |
0℃ |
|
出口压力范围(barg) |
0.2-1.7 |
|
最高冷态测试压力 |
38bar g |
四、DP17斯派莎克蒸汽减压阀主要零部件材料表(用于氧气介质时的材料)
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
膜片 |
316 |
|
调节弹簧 |
60Si2Mn |
|
主阀弹簧 |
50CrVA |
五、DP17斯派莎克蒸汽减压阀主要流量系数表(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |
六、DP17斯派莎克蒸汽减压阀主要连接尺寸表
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
七、DP17斯派莎克蒸汽减压阀主要结构图
|
