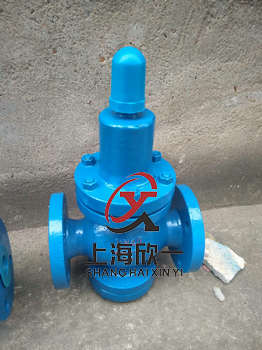

Y416X型直接作用弹簧薄膜式减压阀
一、Y416X型直接作用弹簧薄膜式减压阀产品概述
Y416X属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
二、Y416X型直接作用弹簧薄膜式减压阀主要技术参数和性能指标表
|
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa) △P2G |
GB12244-1989 |
||
|
渗漏量 |
0 |
||
|
工作温度 |
0℃-80℃ |
||
*：壳体试验不包括膜片、阀盖
三、Y416X型直接作用弹簧薄膜式减压阀主要零部件材料表
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
四、Y416X型直接作用弹簧薄膜式减压阀主要流量系数表(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
五、Y416X型直接作用弹簧薄膜式减压阀主要外形尺寸表PN1.0-2.5 Mpa (单位：mm)
|
公称通径 DN |
外形尺寸 |
||
|
L |
H |
H1 |
|
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |
六、Y416X型直接作用弹簧薄膜式减压阀主要结构图
|
