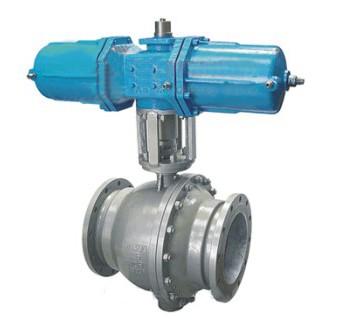

气动法兰球阀

商品详情

商品详情

【产品用途】

气动法兰球阀由气动执行器和和球阀组合而成，只需要用旋转90度，就能实现球阀的启闭。气动碳钢球阀阀体为碳素钢主要用于截断或接通管路中的介质，也用于流体的调节与控制。有结构简单合理，密封性能好，操作维修方便，流体阻力小等特点。主要用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【产品特点】

1、球阀只要阀杆转动90°就完成了全开或全关动作，开关迅速，便捷。

2、球阀流体阻力小，在所有阀门中流体阻力是最小的。
3、下装式阀杆。球阀受压阀杆不会飞出，确保了阀门的安全性。同时阀杆倒密封结构，密封力随着介质压力的增加而增大。

4、密封性能好。球阀密封圈多采用聚四氟乙烯等弹性材料制造，这种软密封的结构可以保证良好的密封性能。

5、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
6、球阀扭矩较小，启闭只做90°转动，可配置气动，电动等自控装置、实现自动化控制和远距离控制。

【气动执行器】

用户可选择：GT型， AT型气动执行器，有双作用式和单作用式（弹簧复位）；大口径阀门采用AW型气动执行器。
1、齿轮式双活塞，输出力矩大。
2、气缸外壳选用铝合金材料，外形美观，且重量轻。
3、安装气动执行器的同时，亦可安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
附件的选项
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。

【性能参数】

公称通径DN（mm）		15-250
公称压力PN（MPa)		1.6
公称压力PS（MPa)	强度试验	2.4
公称压力PS（MPa)	密封试验	1.76
材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类	醋酸类
适用工况	适用温度	-28℃～300℃
执行器	型号	BAW系列、GT系列、SW系列
执行器	气源压力	0.4-0.7Mpa

主要尺寸及执行器配置

公称通径DN(mm)	尺寸(mm)							执行器型号
公称通径DN(mm)	L	D	D1	D2	b	f	Z-Φd	执行器型号
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
