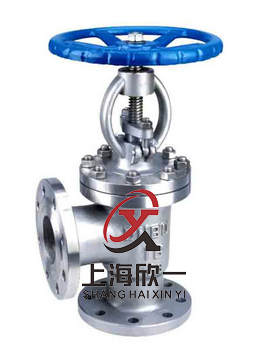

不锈钢角式截止阀

商品详情

商品详情

阀门标准：GB 12220
供货标准：GB/T12252
设计与制造：GB12233/GB 12235
结构长度：GB 12221/JB96（长系列）、GB78/JB79（GB、HG、SH）
压力试验：GB/T 13927
角式截止阀的出口为90度直角状，广泛适用于各种高压场合。它的原理构造是通过阀瓣沿流体的中心线作直线运动。以阀瓣做为角式截止阀的的启闭件，启闭件形状为塞形，密封面呈平面或锥面。
角式截止阀外形尺寸：

公称通径DN	NPT	L	D	D1	D2	f	b	z-φd	Do	H1	H2	重量
15	1/2"	90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4"	95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2 1/4	105	135	100	78	2	18	4-φ18	140	260	290	12
40	2 1/2	115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	125	160	125	100	2	20	4-φ18	160	300	335	19
65	2 1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155
