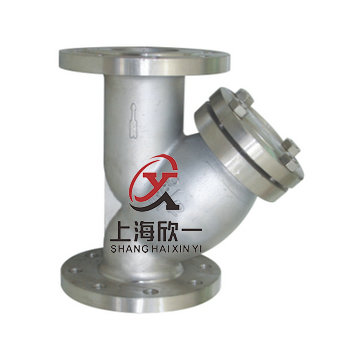

不锈钢法兰Y型过滤器

商品详情

商品详情

一.概述：
Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
二.工作原理：
该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
三.零件材料：

壳体材质	碳钢WCB、黄铜B62	不锈钢304、316、316L
滤框滤网材质	不锈钢304、316、316L
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别	BS5501: IIA、IIB、IIC
环境温度(℃)	-30~380	-80~450
公称压力(MPa)	0.6~5.0(150Lb~600Lb)
过滤精度(目/in)	10~300

四.连接尺寸：

通径DN	L	D	D1	H2	B	f	n-φ
15	150	95	65	70	14	2	4-φ14
20	150	105	75	70	14	2	4-φ14
25	160	115	85	80	14	2	4-φ14
32	180	135	100	90	16	3	4-φ18
40	200	145	110	100	16	3	4-φ18
50	220	160	125	130	16	3	4-φ18
65	250	180	145	165	18	3	4-φ18
80	280	195	160	195	20	3	8-φ18
