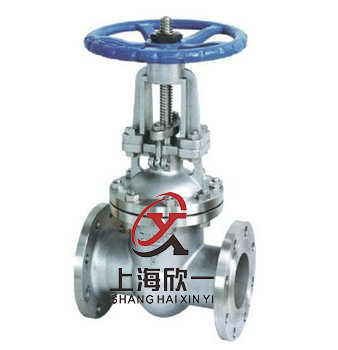

Z41H、Z41Y、Z41W 不锈钢闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为不锈钢的闸阀。
Z41W、Z41Y、Z41H 不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
产品特点：①符合国内外先进标准的要求，密封可靠、性能优良、造型美观。②密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。③阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。④可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
Z41H、Z41Y、Z41W 不锈钢闸阀主要性能参数
|
型号
|
PN
|
工作压力 / MPa
|
适用温度 / ℃
|
适用介质
|
|
Z41W-16P~25P
|
16~25
|
1.6~2.5
|
≤ 150
|
弱腐蚀性介质
|
|
Z41Y-16P~25P
|
|
Z41W-16R~25R
|
|
Z41Y-16R~25R
|
|
Z41W-40P~63P
|
40~63
|
4.0~6.3
|
≤ 150
|
弱腐蚀性介质
|
|
Z41Y-40P~63P
|
|
Z41W-40R~63R
|
|
Z41Y-40R~63R
|
|
Z41Y-100P~160P
|
100~160
|
10.0~16.0
|
≤ 150
|
弱腐蚀性介质
|
|
Z41Y-100R~160R
|
|
Z41H-40P~200P
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸类
|
|
Z41H-40R~200R
|
零部件材料
|
型号
|
材料
|
|
阀体、阀盖、闸板
|
阀杆
|
密封面
|
填料
|
|
Z41W-16P~25P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
本体材料
|
石棉石墨或柔性石墨
|
|
Z41Y-16P~25P
|
堆焊硬质合金
|
|
Z41W-16R~25R
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
本体材料
|
|
Z41Y-16R~25R
|
堆焊硬质合金
|
|
Z41W-40P~63P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
本体材料
|
聚四氟乙烯
|
|
Z41Y-40P~63P
|
堆焊硬质合金
|
|
Z41W-40R~63R
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
本体材料
|
|
Z41Y-40R~63R
|
堆焊硬质合金
|
|
Z41Y-100P~160P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
堆焊硬质合金
|
聚四氟乙烯
|
|
Z41Y-100R~160R
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
|
Z41H-40P~200P
|
铬镍钛不锈钢
|
不锈钢
|
不锈钢或不锈钢+硬质合金
|
柔性石墨
|
|
Z41H-40R~200R
|
铬镍钼钛不锈钢
|
不锈钢
|
不锈钢或不锈钢+硬质合金
|
柔性石墨
|
产品外形及结构尺寸（PN16）
Z41H、Z41Y、Z41W（PN16）不锈钢闸阀外形及结构尺寸（mm）
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×ød
|
H
|
D0
|
重量 / kg
|
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4×ø14
|
175
|
200
|
4
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4×ø14
|
180
|
200
|
5
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4×ø14
|
210
|
200
|
6
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4×ø18
|
210
|
200
|
7
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4×ø18
|
350
|
200
|
19
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×ø18
|
358
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×ø18
|
375
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×ø18
|
433
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×ø18
|
502
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×ø18
|
612
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×ø23
|
676
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×ø23
|
820
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×ø25
|
969
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
12×ø25
|
1142
|
560
|
379
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×ø25
|
1280
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×ø30
|
1452
|
640
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×ø30
|
1541
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×ø34
|
1676
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×ø41
|
1874
|
800
|
1112
|
|
